HỘP GOM GIÓ CHỮ NHẬT

Mô tả

1. Công dụng

• Thu gom hoặc phân phối gió từ quạt gió, AHU, FCU hoặc dàn lạnh điều hòa trung tâm.
• Dẫn khí qua cửa gió, ống gió mềm hoặc ống gió tròn tới các vị trí cấp gió trong phòng.
• Giúp lưu lượng gió phân bổ đều và giảm tiếng ồn trước khi khí ra cửa gió.

2. Cấu tạo

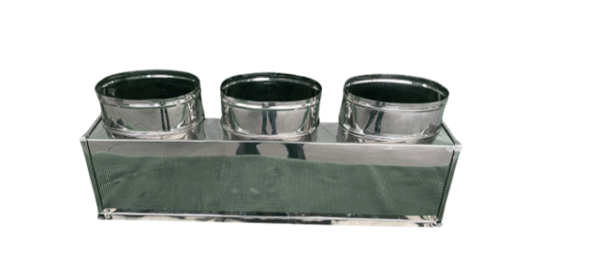

• Thân hộp: hình chữ nhật hoặc hình vuông, kết hợp các cổ tròn (collar) để đấu nối ống gió tròn hoặc ống mềm.
• Cổ nối tròn: được vê mép hoặc gắn gioăng kín khí, cố định bằng đinh rút hoặc hàn điểm.
• Đầu vào/ra: có thể là mặt bích vuông (TDC/TDF) hoặc mặt hở để đấu trực tiếp với quạt/cửa gió.

3. Vật liệu

• Tôn tráng kẽm Z080 (Hoa Sen / Hòa Phát) tiêu chuẩn, độ dày 0.58 – 1.15 mm tùy kích thước.
• Tùy chọn: Inox 304/201 hoặc thép sơn tĩnh điện nếu yêu cầu thẩm mỹ cao hoặc môi trường ăn mòn.
• Bề mặt có thể bọc bảo ôn bằng bông thủy tinh hoặc cao su lưu hóa để giảm thất thoát nhiệt và tiếng ồn.

4. Quy cách – Kích thước

• Kích thước hộp (W × H × L) theo bản vẽ thiết kế hoặc yêu cầu thực tế.
• Số lượng cổ tròn: 1–6 cổ tùy nhu cầu.
• Đường kính cổ tròn (Ø): 100 – 500 mm.
• Chiều dài cổ: 50 – 100 mm, có gờ giữ ống.

5. Gia công

• Thân hộp được ghép mí Pittsburgh hoặc hàn điểm, đảm bảo độ kín khí cao.
• Cổ tròn được dập và vê mép bằng máy chuyên dụng, đảm bảo tròn đều và ôm khít ống gió mềm.
• Tất cả mối nối được xử lý keo trám kín (sealant) để chống rò khí.

6. Ứng dụng

• Hệ thống HVAC: cấp gió lạnh từ điều hòa trung tâm.
• Hệ thống thông gió: phân phối gió tươi vào các phòng.
• Hệ thống hút khói PCCC: gom khói từ nhiều nhánh ống mềm vào đường ống chính.

7. Ưu điểm

• Phân phối gió đều và giảm áp suất đột ngột.
• Kín khít cao → giảm thất thoát năng lượng.
• Linh hoạt: dễ lắp đặt vào nhiều hệ thống ống gió khác nhau.
• Gia công theo yêu cầu: kích thước, số lượng cổ, vị trí cổ và vật liệu tùy chỉnh.
