Việc tính toán hệ thống HVAC cho các công trình lớn đòi hỏi sự cân bằng giữa kỹ thuật và chi phí. Nếu chọn kích thước đường ống dẫn khí quá nhỏ, vận tốc dòng khí tăng cao sẽ gây ra tiếng ồn rít gió và làm sụt giảm áp suất động. Ngược lại, ống gió quá lớn sẽ làm tăng chi phí vật tư và chiếm dụng không gian trần giả.
Dưới đây là quy trình 3 bước xác định kích thước đường ống gió dựa trên phương pháp giảm tốc độ dòng khí (Velocity Reduction) được áp dụng phổ biến trong thực tế thiết kế.
1. Quy Trình 3 Bước Tính Kích Thước Ống Gió Thực Tế
Bước 1: Xác định lưu lượng gió (Q)
Lưu lượng gió tổng (đơn vị m3/h) được tính toán sẵn từ trước dựa trên tải lạnh của không gian (đối với hệ thống điều hòa trung tâm) hoặc dựa trên bội số trao đổi không khí (đối với hệ thống thông gió cấp khí tươi hoặc hút khói hành lang, tầng hầm).
Bước 2: Chọn vận tốc gió giới hạn (v)
Tùy thuộc vào vị trí đặt ống và yêu cầu khống chế độ ồn của từng khu vực, kỹ sư thiết kế sẽ lựa chọn vận tốc gió phù hợp theo tiêu chuẩn ASHRAE hoặc TCVN 5687.
Vận tốc gió kinh tế thông thường được quy định như sau:
- Tuyến ống gió chính (Main Duct): Vận tốc từ 6.0 đến 9.0 m/s (Áp dụng cho tòa nhà văn phòng, trung tâm thương mại).
- Tuyến ống gió nhánh (Branch Duct): Vận tốc từ 4.0 đến 6.0 m/s.
- Ống gió mềm kết nối trực tiếp vào cửa gió: Vận tốc từ 2.0 đến 3.0 m/s.
Bước 3: Xác định kích thước mặt cắt hình học
Từ lưu lượng và vận tốc đã chọn, diện tích mặt cắt ngang của ống gió (A) được xác định bằng cách lấy lưu lượng gió chia cho vận tốc (có quy đổi đơn vị thời gian từ giờ sang giây).

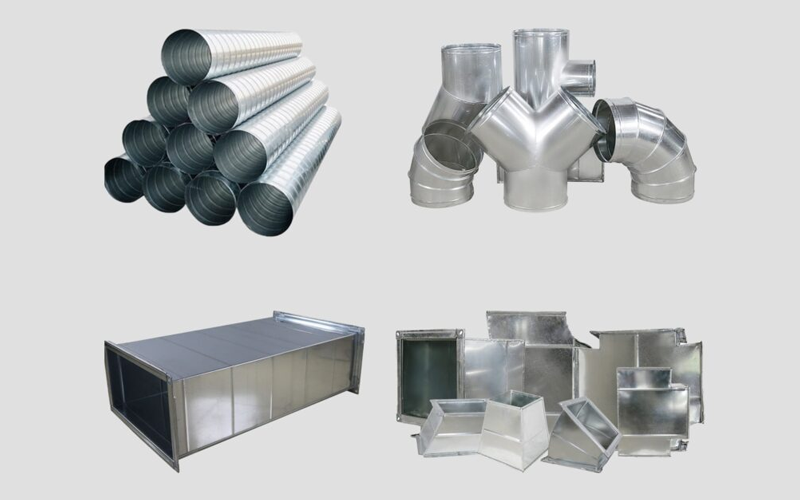

- Đối với ống gió tròn xoắn: Từ diện tích mặt cắt tính ra đường kính ống tiêu chuẩn của nhà máy.
- Đối với ống gió vuông hoặc chữ nhật: Kỹ sư sẽ cố định trước một chiều của ống (thường là chiều cao H) dựa trên khoảng trống thông thủy cho phép của trần thạch cao. Sau đó lấy diện tích chia cho chiều cao để ra chiều rộng W còn lại. Tỷ lệ cạnh W:H tốt nhất nên nằm trong khoảng dưới 4:1 để dòng khí lưu thông ổn định.
2. Bảng Tra Nhanh Kích Thước Ống Gió Theo Lưu Lượng
Để tiết kiệm thời gian tính toán thủ công, các kỹ sư có thể tra cứu nhanh kích thước ống gió chữ nhật thường dùng trong thiết kế văn phòng qua bảng thực tế dưới đây (với vận tốc ống chính giả định là 7.5 m/s, ống nhánh là 5.0 m/s):
| Lưu Lượng Gió (Q) (m3/h) | Vận Tốc Gió (v) (m/s) | Kích Thước Ống Gió W x H (mm) |
| 500 – 800 | 4.5 (Ống nhánh) | 200 x 200 |
| 1000 – 1500 | 5.0 (Ống nhánh) | 300 x 250 |
| 2500 – 3500 | 7.0 (Ống chính) | 400 x 300 |
| 4500 – 6000 | 7.5 (Ống chính) | 600 x 350 |
| 8000 – 10000 | 8.0 (Ống chính) | 800 x 400 |
3. Lưu Ý Kỹ Thuật Khi Kiểm Tra Lại Tuyến Ống
- Tổn thất áp suất tĩnh: Đường ống càng dài và càng sử dụng nhiều co cút chuyển hướng thì tổn thất áp suất tĩnh càng lớn. Sau khi chốt kích thước hình học, cần kiểm tra lại tổn thất áp suất trên mỗi mét dài bằng đĩa quay Ductulator hoặc phần mềm Duct Checker, giới hạn an toàn dao động từ 0.8 đến 1.2 Pa/m.
- Góc thu côn giảm cấp: Khi thu hẹp kích thước từ đoạn ống chính sang ống nhánh, góc côn thu không được vượt quá 15 độ để tránh hiện tượng quẩn gió tạo ra trở lực động.
Lời Kết

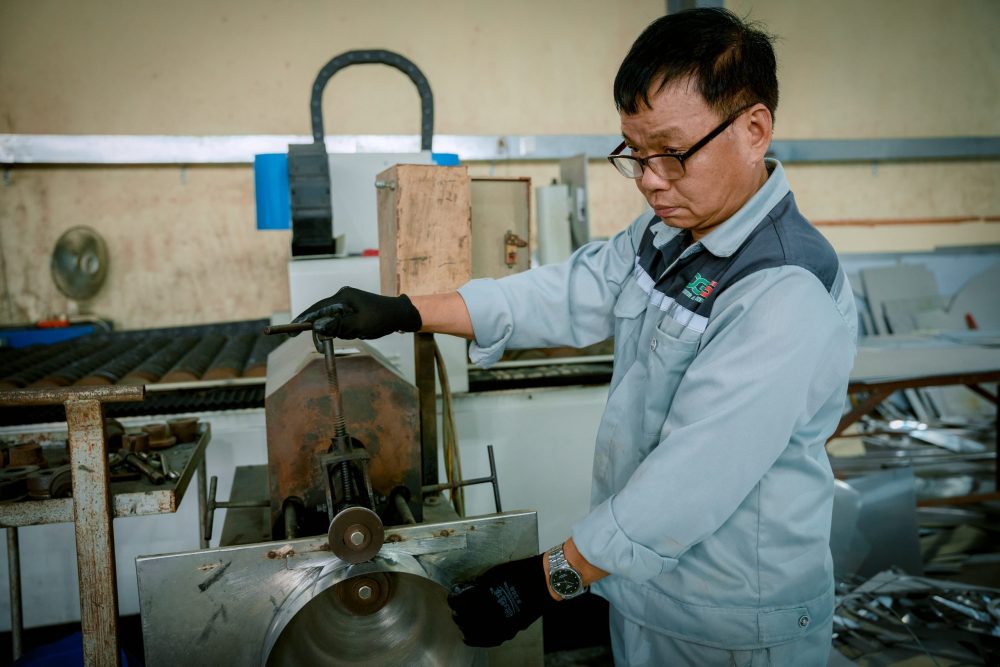

Xác định kích thước đường ống dẫn khí chuẩn xác là yếu tố cốt lõi giúp toàn bộ hệ thống HVAC vận hành đúng công suất thiết kế, không bị rò rỉ và triệt tiêu tiếng ồn phát sinh. Bên cạnh việc tính toán, chọn lựa một đơn vị gia công cơ khí chính xác cũng giúp việc lắp đặt tại hiện trường khớp hoàn toàn với bản vẽ thiết kế.
